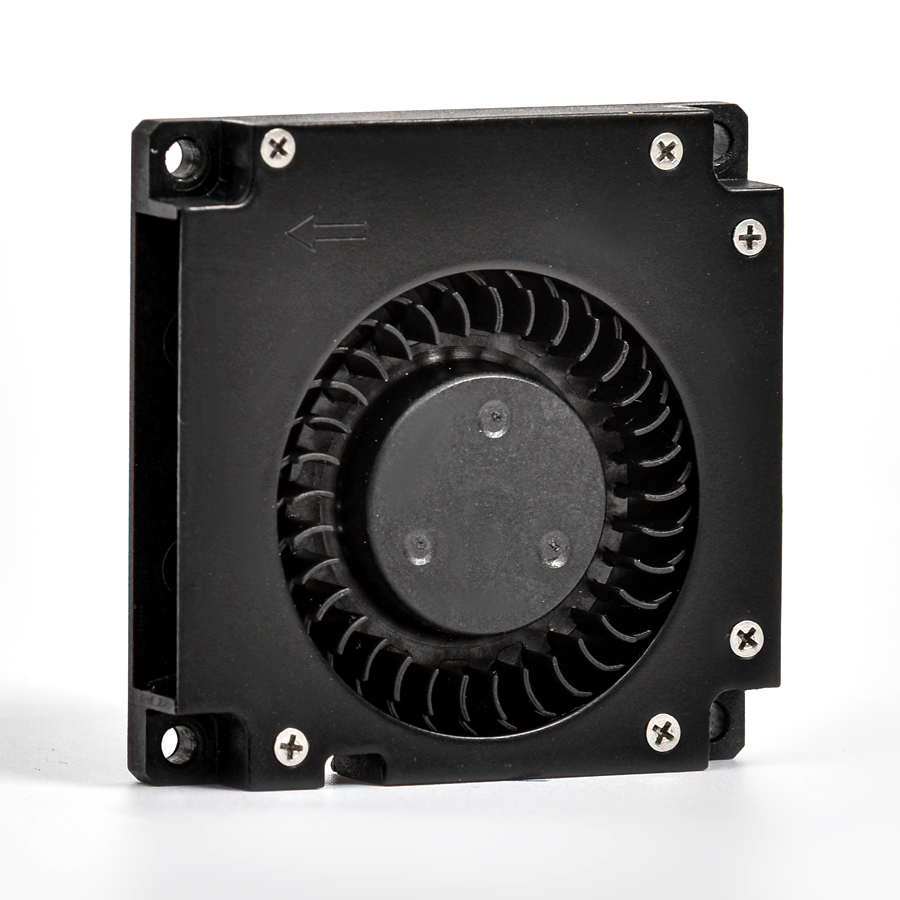

艦船、海洋環境型風機專門針對海洋環境條件研制，采用特殊的表面處理和內部防護工藝，具有很強的耐腐蝕能力，適用于艦船、潛艇、島礁、岸防等平臺。
◆ 外形尺寸：50*50*10
◆ 適應環境：艦船海洋型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓：5-12V
◆ 風機轉速：4000RPM
◆ 風機單重：26g
基本特性
|
型號 |
電壓(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信號 |
控制 |
曲線 |
尺寸圖 |
電源特性 |
RE102 |
CE102 |
|
J36FLW16-10G-AA |
5 |
1.30 |
6000 |
3.35 |
14.16 |
34.1 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J36FLW16-10G-BA |
5 |
1.40 |
6000 |
3.35 |
14.16 |
34.1 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J36FLW36-10G-AA |
12 |
1.68 |
6000 |
3.35 |
14.16 |
34.1 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
外形尺寸圖
環境適應性指標
|
型號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋雨 |
砂塵 |
振動 |
沖擊 |
擺沖 |
加速度 |
溫度 沖擊(℃) |
酸性大氣 |
|
J36FLW16-10G-AA |
-40~+85 |
/ |
/ |
/ |
/ |
/ |
圖A |
40 |
/ |
/ |
/ |
/ |
|
J36FLW16-10G-BA |
-40~+85 |
/ |
/ |
/ |
/ |
/ |
圖A |
40 |
/ |
/ |
/ |
/ |
|
J36FLW36-10G-AA |
-40~+85 |
/ |
/ |
/ |
/ |
/ |
圖A |
40 |
/ |
/ |
/ |
/ |
◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆ 酸性鹽霧：濃度5%±1%，pH值3.5±0.5，酸性鹽霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首尾間距不小于25m；
②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸性大氣：按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電源特性：按GJB181B-2012中圖12、圖14：正常過壓50V，12.5ms；正常欠壓18V，15ms；非正常過壓50V，50ms；非正常欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。
PQ曲線圖
振動實驗圖
